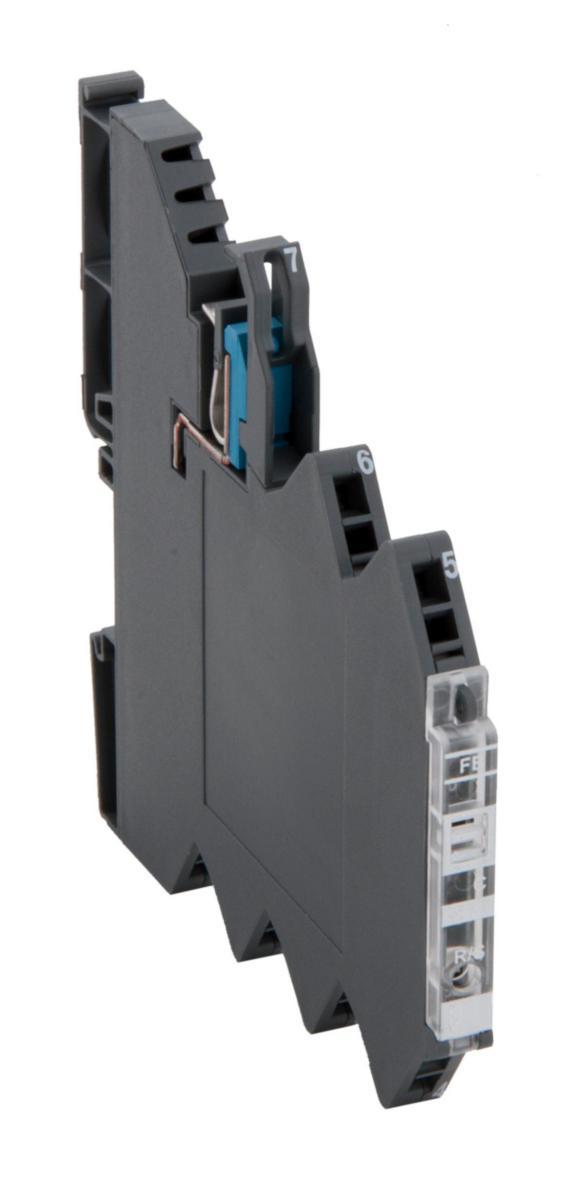

Säkring elektronisk 24 V DC, Lutze

Dvärgbrytare anslutna till 24 V DC har ofta svårt att lösa ut, särskilt vid längre kabelsträckor och tunn kabelarea. Selektiviteten fungerar ej och samtliga grupper faller innan dvärgbrytaren löser på det termiska området vilket kan uppgå till flera minuter. Lutzes elektroniska säkring löser ut tillförlitligt även vid långa kabelsträckor vilket ger en bra selektivitet utan avbrott på felfria grupper. Säkringens märkström ställs in med hjälp av ett tumhjul under säkerhetsluckan, strömmen är inställbar mellan 1-10 A i 1 A steg. Tre olika karakteristiker kan väljas med hjälp av ett andra tumhjul. Trög, mellan och snabb. 24 V DC anslutningen kan antingen ske direkt i varje säkring alternativt ansluts en distributionsplint med kopparskena. Detta alternativ rekommenderas om många säkringar monteras bredvid varandra. Med hjälp av ett skjutbleck ansluter man säkringen till skenan, vid frånskiljning av skjutblecket är också säkringen galvaniskt isolerad. Återställningen kan göras via en knapp i fronten (man kan även manuellt koppla ur säkringen via knappen) alternativt via fjärrstyrning. Vid utlöst säkring blinkar LED rött. Det finns även en utgång 24 V DC (open collector) som faller när säkringen löser ut, utgången kan kopplas samman till en grupp med hjälp av en bygling, om en av säkringarna i gruppen faller får man ett larm. Luckan kan märkas och låsas med en plomb. Säkringen har ingen galvanisk isolation mellan in och utgång när den är ansluten till 24 V DC.
