Eaton

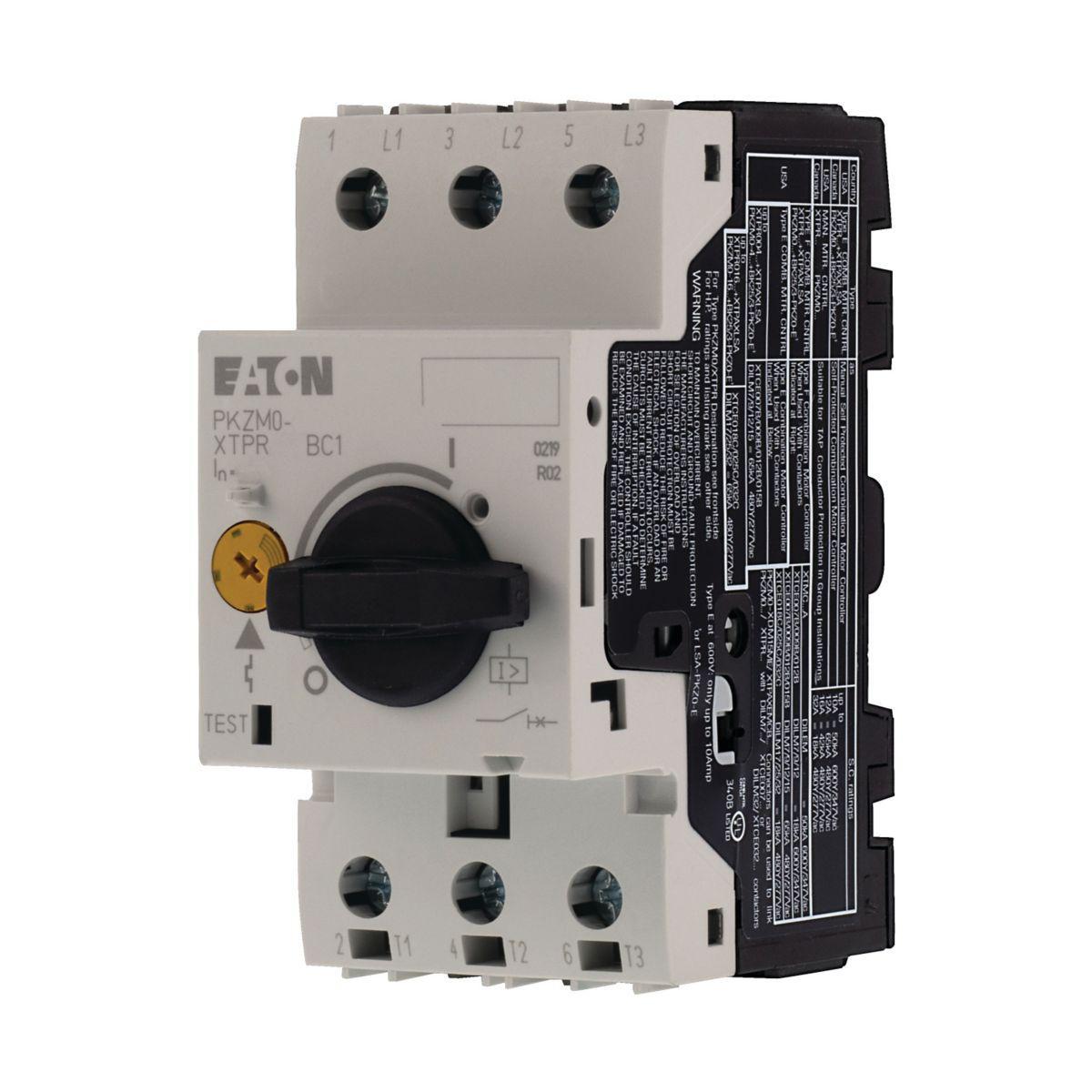

Motorskyddsbrytare okapslad PKZM 0
MOTORSKYDDSBR. PKZM0-6,3 4-6.3
Artikelnr: Lev. artikelnr:
3114466
Y7-72738
för lagerstatus och pris
Okapslade motorskyddsbrytare för montage på bärskena (bredd 35 mm, höjd 7,5/10/15 mm). Överlast- och kortslutningsskydd för motorer upp till 11 kW/400 V. PKZM 0 är obegränsat kortslutningssäker ("egensäker") upp till märkström Iu = 10 A. Genom att kombinera motorskyddsbrytare PKZM 0 med kontaktor DILM (E32) erhålls en startkopplare PKZM 0-DILM. Startkopplaren monteras på 35 mm bärskena. Vidare kan PKZM 0 kompletteras med andra tillbehör enligt nedan.
1. Motorskyddsbrytare PKZMO1 (Promotor)
2. Motorskyddsbrytare PKZM0
3. Motorskyddsbrytare PKZM4
4. Handtag för dörrmontage (PKZM0 och PKZM4)
5. Shunt- eller underspänningsutlösare
6. Utlösningsindikator AGM2, hjälpkontakt NHI(E)
7. Strömbegränsare CL-PKZ0
Okapslad motorskyddsbrytare med termiskt överlastskydd och magnetiskt kortslutningsskydd. För montage på 35 mm bärskena eller skruvmontage. Brytförmåga upp till märkström 10 A = 150 kA, vid märkström 12-32 A = 50 kA.
1. Motorskyddsbrytare PKZMO1 (Promotor)
2. Motorskyddsbrytare PKZM0
3. Motorskyddsbrytare PKZM4
4. Handtag för dörrmontage (PKZM0 och PKZM4)
5. Shunt- eller underspänningsutlösare
6. Utlösningsindikator AGM2, hjälpkontakt NHI(E)
7. Strömbegränsare CL-PKZ0
Okapslad motorskyddsbrytare med termiskt överlastskydd och magnetiskt kortslutningsskydd. För montage på 35 mm bärskena eller skruvmontage. Brytförmåga upp till märkström 10 A = 150 kA, vid märkström 12-32 A = 50 kA.
- Artikelnr: 3114466
- Lev. artikelnr: Y7-72738
- Ean artikelnr: 4015080727385
- Materialklass QO024B
Teknisk data
- Övriga förp.storlekar: 1 ST/2 ST
- Typ: PKZM 0-6,3
- Inställning för överlastutlösare: 4-6.3 A
- Inställningsområde för den momentana kortslutningsutlösaren: 98 A
- Märkkortslutningsbrytförmåga Icu vid 400 V, AC: 150 kA
- Utlösningsteknik: Termomagnetisk
- Nominell driftspänning: 690 V
- Märkdrifteffekt vid AC-3, 400 V: 2.2 kW
- Nominell kontinuerlig ström Iu: 6.3 A
- Fasbortfallskänslig: Ja
- Antal poler: 3
- Apparatbyggsätt: Inbyggnadsapparat i fastmontageteknik
- Med integrerad hjälpkontakt: Nej
- Med integrerad underspänningsutlösare: Nej
- Märkuteffekt vid AC-3, 230 V: 1.1 kW
- Kapslingsklass (IP): IP20
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Med termiskt överbelastningsskydd: Ja
- Typ av kontrollelement: Vred
- Bredd: 45 mm
- Djup: 76 mm
- Höjd: 93 mm
- REACH - Innehåller kandidatämnen: Bly
- REACH Datum: 2023-08-31
- REACH Informationsplikt: Yes
