Telemecanique

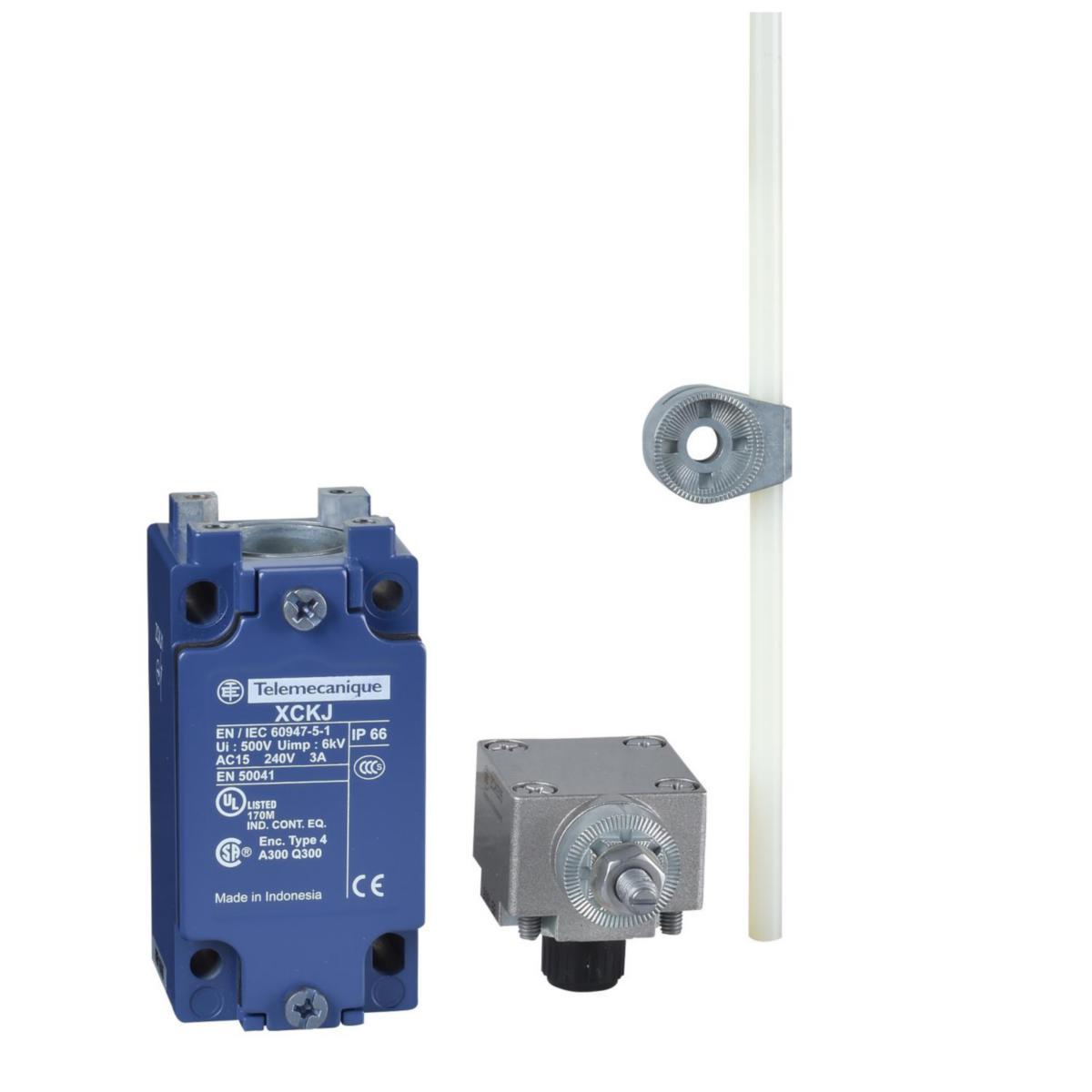

Gränslägesbrytare XCKJ105
GRÄNSLÄGE 250MM PLASTPINNE,M12 XCKJ10559D
Artikelnr: Lev. artikelnr:
3817582
XCKJ10559D
för lagerstatus och pris
1) Med fjädrande pinne är gränslägesbrytaren inte tvångsbrytande
Kapslingsklass IP 66 (enl. IEC 529)
Kapslingsklass IP 66 (enl. IEC 529)
- Artikelnr: 3817582
- Lev. artikelnr: XCKJ10559D
- Ean artikelnr: 3389110388923
- Materialklass QP040B
Teknisk data
- Övriga förp.storlekar: 1 ST/12 ST/12 ST/48 ST
- Typ: XCKJ10559D
- Typ av kontrollelement: Manöverstång
- Omkopplingsfunktion: Momentan omkoppling
- Anpassning av styrelement: Övrigt
- Material hus/kapsling/stomme: Metall
- Typ av elanslutning: Övrigt
- Kapslingsklass (IP): IP66/IP67
- Antal kontakter normalt öppna (NO): 1
- Antal säkerhetshjälpkontakter: 0
- Antal kontakter växlande: 0
- Antal kontakter normalt stängda (NC): 1
- Elektronisk utgång: Nej
- Explosionssäkerhetskategori för damm: Ingen
- Explosionssäkerhetskategori för gas: Ingen
- Hölje på kapslingen: Övrigt
- Konstruktionstyp kapsling: Kubisk
- Lämplig för säkerhetsfunktioner: Nej
- Med statusindikering: Nej
- Nominell ström Ie vid AC-15, 230 V: 3 A
- Omgivningstemperatur under drift: -25-70 °C
- Bredd sensor: 40 mm
- Höjd sensor: 89 mm
- Sensorns längd: 44 mm
- Tvångsöppning: Nej
- Typ av gränssnitt: Ingen
- Typ av gränssnitt för säkerhetskommunikation: Ingen
- Nominell ström Ie vid DC-13, 230 V: 0.27 A
- Låsbar omkopplingsfunktion: Nej
- REACH Datum: 2022-07-20
- REACH - Innehåller kandidatämnen: Bly | 1,2-dimetoxietan, Dimethyl Glycol, 1,2-dimethoxyethane
- REACH Informationsplikt: Ja
