Carlo Gavazzi
Spännings- och strömövervakning 1-fas AC/DC

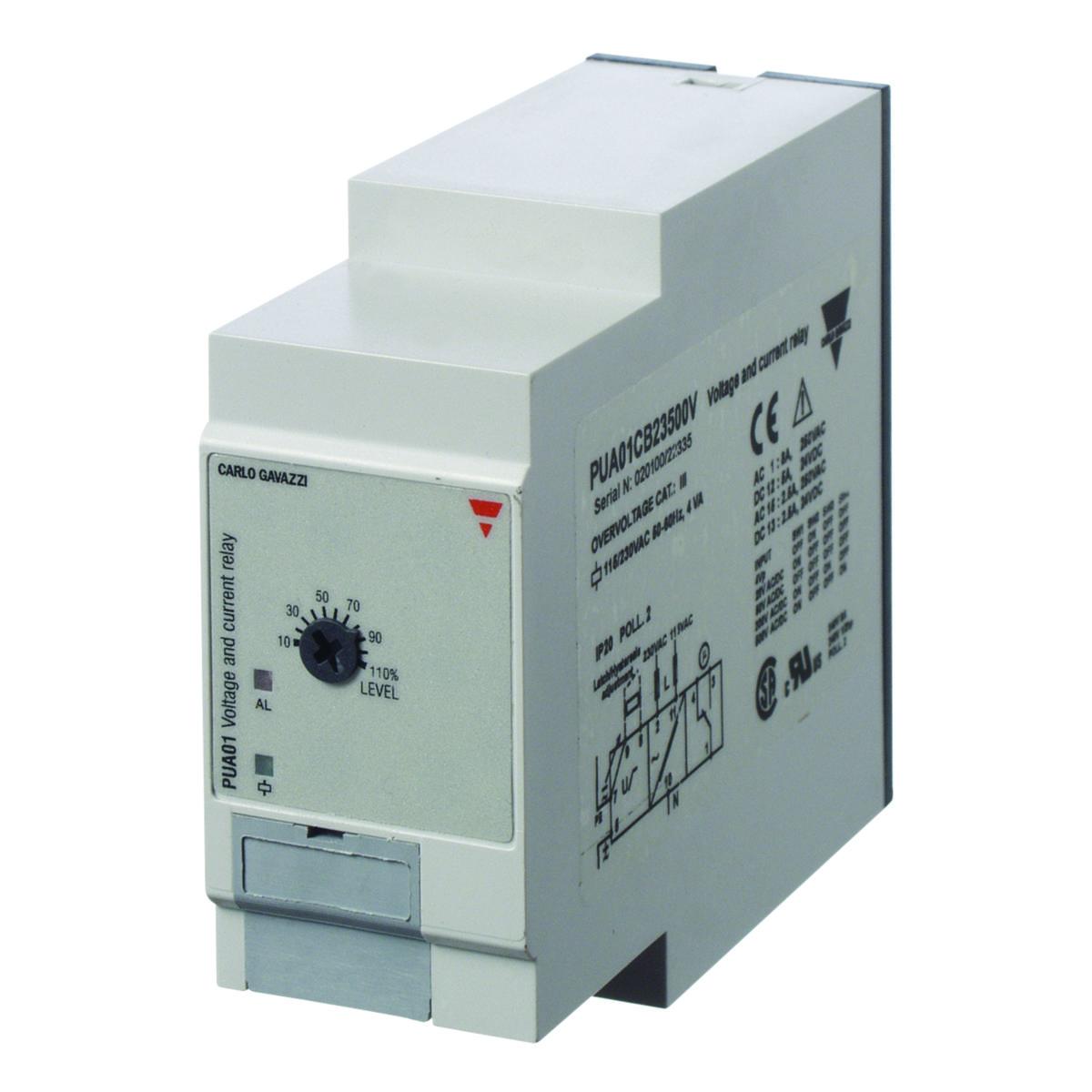

SPÄNNING/STRÖM MÄTRELÄ 1-FAS PUA01CB23500V
Artikelnr: Lev. artikelnr:
3864675
PUA01CB23500V
för lagerstatus och pris
Spänning/strömövervakning, 1-fas AC/DC överspänningsreläer / AC överströmreläer både för DIN-montage och 11-polig sockel anslutning.
Funktionsbeskrivning
Reläet drar efter inställd tid, då mätvärdet 2-500V AC/DC överskrider inställt värde. DUA/PUA övervakar även 1-fas/3-fas överström 0,5-500A AC, tillsammans med strömtransformator MI/MP.
DUB/PUB övervakar över eller underspänning. DUC/PUC övervakar både över och underspänning.
Alla relevanta data samt kopplingsschema är tydligt uppmärkta på sidan av reläerna.
Använd strömtransformator typ MI/MP, 3864500-3864513.
Tekniska data
Funktionsbeskrivning
Reläet drar efter inställd tid, då mätvärdet 2-500V AC/DC överskrider inställt värde. DUA/PUA övervakar även 1-fas/3-fas överström 0,5-500A AC, tillsammans med strömtransformator MI/MP.
DUB/PUB övervakar över eller underspänning. DUC/PUC övervakar både över och underspänning.
Alla relevanta data samt kopplingsschema är tydligt uppmärkta på sidan av reläerna.
Använd strömtransformator typ MI/MP, 3864500-3864513.
Tekniska data
- Artikelnr: 3864675
- Lev. artikelnr: PUA01CB23500V
- Ean artikelnr: 8030956000320
- Materialklass QP581B
Teknisk data
- Typ: PUA01CB23500V
- Spänningsmätområde 1: 2-20 V
- Spänningsmätområde 2: 50-500 V
- 1-fas underspänning möjlig: Nej
- 3-fas underspänning möjlig: Nej
- 1-fas överspänning möjlig: Ja
- 3-fas överspänning möjlig: Nej
- 1-fas hysteres möjlig: Ja
- 3-fas hysteres möjlig: Nej
- Typ av elanslutning: Plug-in anslutning
- Med avtagbara klämmor: Nej
- Innehåller funktion likspänning-underspänning: Nej
- Innehåller funktion DC-överspänning: Ja
- Innehåller funktion likspänning-hysteres: Ja
- Typ av spänningsmätområde: AC/DC
- Märkspänning matning vid DC: 0 V
- Spänningstyp för manöver: AC
- Reaktionsvärde spänning: 2-500 V
- Min. justerbar fördröjningstid för tillkoppling: 0.1 s
- Max. tillåten fördröjningstid för tillkoppling: 0.1 s
- Max. justerbar fördröjningstid för frånkoppling: 0.3 s
- Max. tillåten fördröjningstid för frånkoppling: 0.3 s
- Antal kontakter normalt stängda (NC): 0
- Antal kontakter normalt öppna (NO): 0
- Antal kontakter växlande: 1
- Bredd: 36 mm
- Höjd: 80 mm
- Djup: 94 mm
- Märkspänning matning vid AC 60 Hz: 196-265 V
- Märkspänning matning vid AC 50 Hz: 196-265 V
