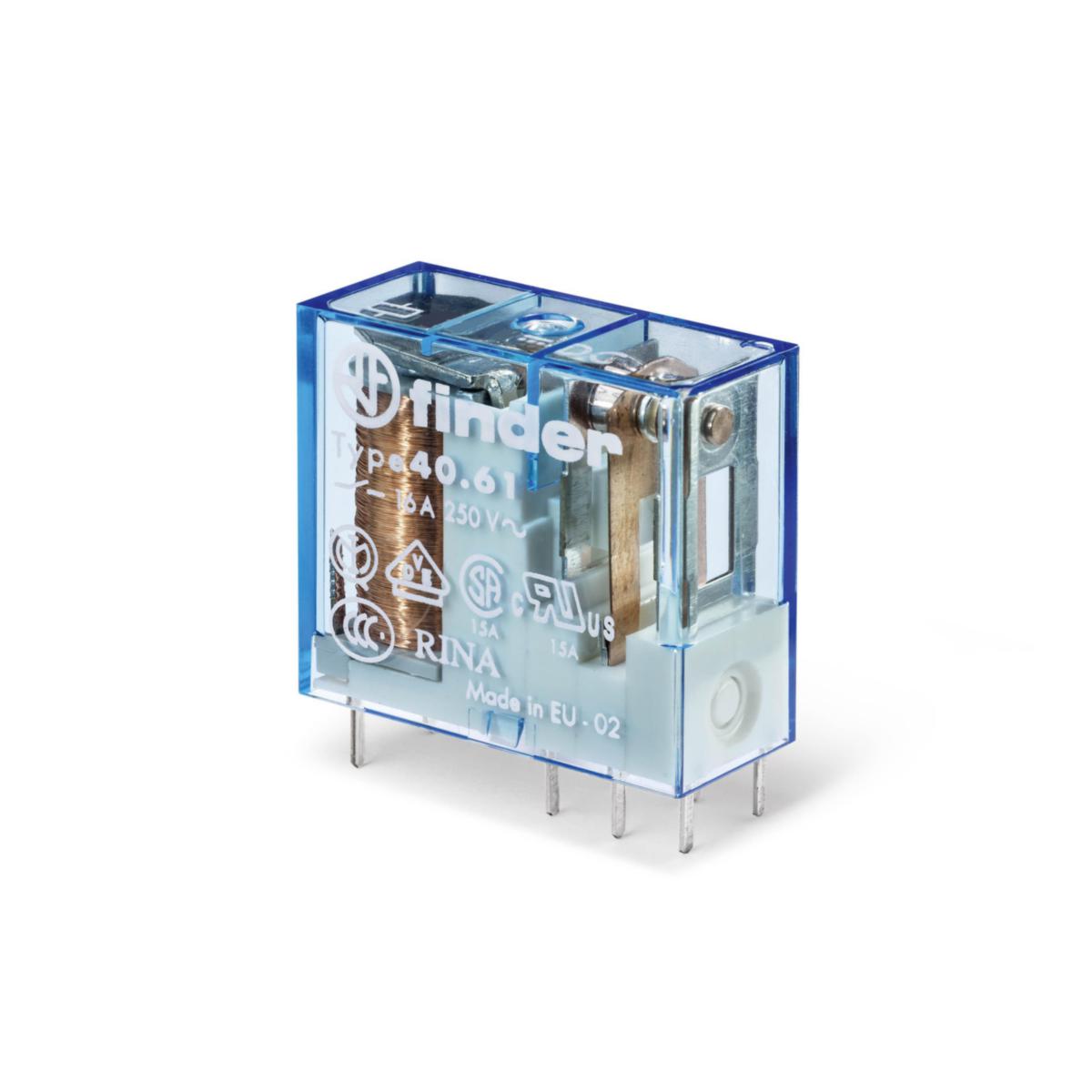

Hjälprelä/utgångsrelä Kompakt typ 40
RELÄ 40 1P 24VDC 16A F40619024
Artikelnr: Lev. artikelnr:
4006713
406190240000
för lagerstatus och pris
5 och 8 stifts plug-in utförande för montage i sockel eller på kretskort. 1 st växling med 10 A kontakt (5 stift) eller 16 A kraftkontakt (8 stift). 2 st växlingar 5 A (8 stift). Reläer med växelspänningsspole har gula kåpor och likspänningsspole har ljusblå kåpor. Isolationsspänning spole-kontaktgrupp 4000 V AC.
Hög packningstäthet då sockelns bredd är 15.5 mm.
Låg manövereffekt (AC 1.3 VA, DC 0.65 W)= liten uppvärmning.
Sockeln monters på 35 mm symmetrisk DIN-skena eller med 1 st skruv (M3) på montageplåt. Reläerna är SEMKO-godkända.
Mekanisk livslängd: 10x106AC, 20x106DC
Spänningsområde: 0,8-1,1 x märkspänningen AC. 0,73-1,5 X märkspänning DC.
Omgivningstemperatur: -40°C till +70°C
Hög packningstäthet då sockelns bredd är 15.5 mm.
Låg manövereffekt (AC 1.3 VA, DC 0.65 W)= liten uppvärmning.
Sockeln monters på 35 mm symmetrisk DIN-skena eller med 1 st skruv (M3) på montageplåt. Reläerna är SEMKO-godkända.
Mekanisk livslängd: 10x106AC, 20x106DC
Spänningsområde: 0,8-1,1 x märkspänningen AC. 0,73-1,5 X märkspänning DC.
Omgivningstemperatur: -40°C till +70°C
- Artikelnr: 4006713
- Lev. artikelnr: 406190240000
- Ean artikelnr: 8012823244419
- Materialklass QP433B
Teknisk data
- Övriga förp.storlekar: 1 ST/50 ST
- Typ: F40619024
- Utförande: Miniatyr
- Märkspänning matning vid DC: 24 V
- Märkström: 16 A
- Antal kontakter växlande: 1
- Antal kontakter normalt öppna (NO): 0
- Antal kontakter normalt stängda (NC): 0
- Typ av kopplingskontakt: Enkelkontakt
- Typ av elanslutning: Övrigt
- Kapslingsklass (IP): IP20
- Med avtagbara klämmor: Nej
- Kompletta med uttag: Nej
- Höjd: 25 mm
- Bredd: 12.4 mm
- Djup: 29 mm
- Med tvångsstyrda kontakter: Nej
- Drivning, växlingsbeteende: Monostabil
- Drivning, polarisation: Polaritetsfri
- Spänningstyp för manöver: DC
- REACH Datum: 2021-06-17
- REACH Informationsplikt: Nej
