Nexans
Jordkabel EXQJ 1kV Dca
EXQJ 3X10/10 1KV SVART (*5)
Artikelnr: Lev. artikelnr:
0014140
15121998-201-00
för lagerstatus och pris

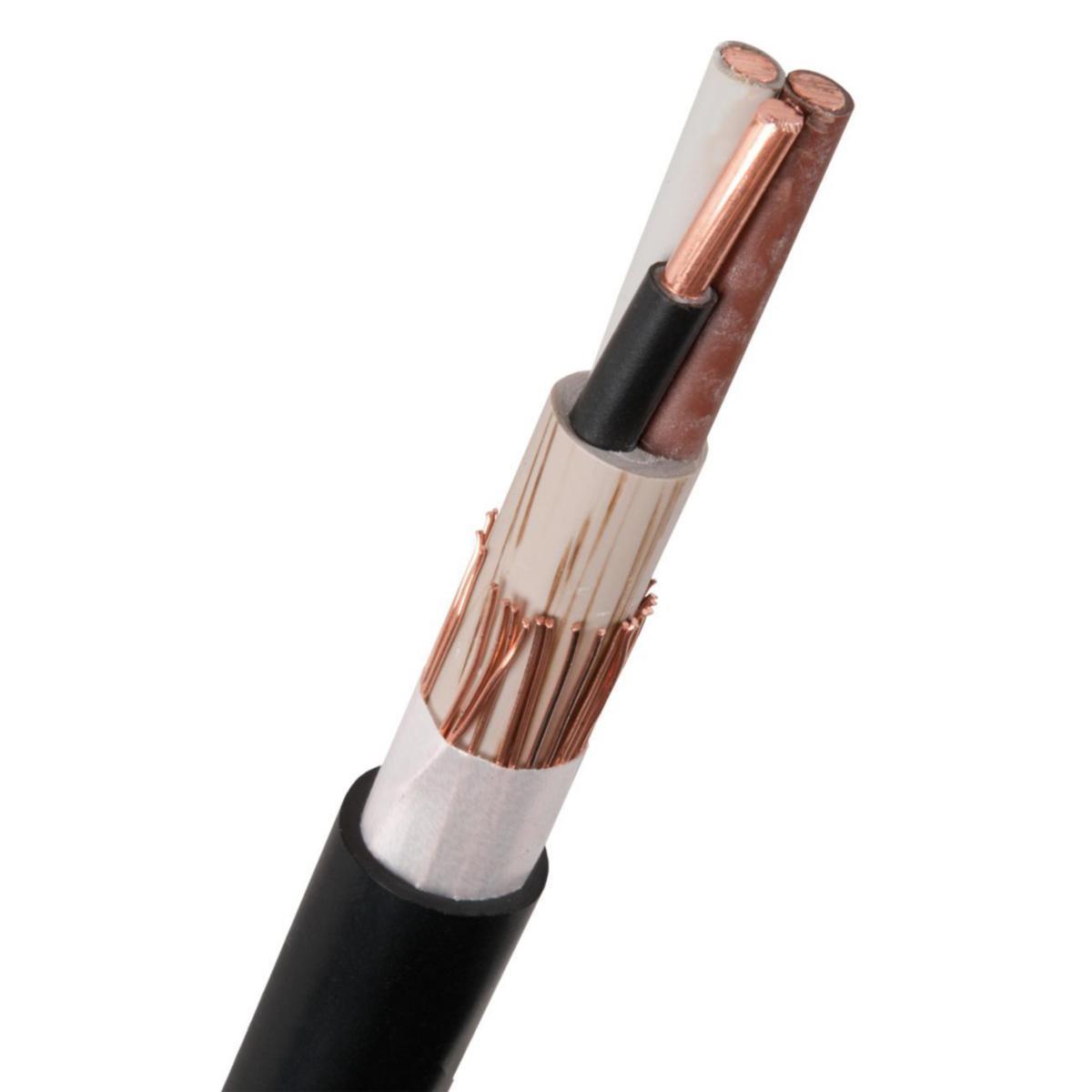

Kabeln är avsedd för fast förläggning inomhus och utomhus i luft, mark och vatten. EXQJ är en halogenfri, PEX-isolerad och HFFR-mantlad kabel med runda ledare av solid koppar. Kabeln har en skärm av glödgad koppartråd med motspiral. EXQJ är konstruerad enligt SS 424 14 18. Ledarna har trådantal och resistans enligt IEC 60228 klass 1. Parterna är färgmärkta enligt SS 424 17 20. Kabeln har en sprutad utfyllnad. Manteln är märkt typ/tillverkare/år+mån/metermärkning. EXQJ uppfyller brandspridningsklass D. Kabeln är godkänd av SEMKO. Kabeln är märkt med LifemarkTM återvinningsmärkning (innehållsdeklarerad). Kabeln tillhandahålls med 1-4 ledare och i areorna 2,5-10 mm². Tekniska data lämnas på begäran.
- Artikelnr: 0014140
- Lev. artikelnr: 15121998-201-00
- Ean artikelnr: 7330000078284
- Materialklass QA0200
Teknisk data
- Kabeltyp: EXQJ
- Antal ledare/kärnor: 3
- Nominell area ledare: 10 mm²
- Dimension ledare x area: 3x10/10 mm²
- Ytterdiameter (ca): 17.2 mm
- Färg yttre mantel: Svart
- Vikt: 595 kg/km
- Märkspänning U: 1 kV
- Märkspänning U0: 0.6 kV
- Halogenfri (IEC 60754-2): Ja
- Brandklass (EN13501-6): Dca
- Rökutveckling (EN 13501-6): s2
- Brinnande droppar/partiklar (EN 13501-6): d2
- Syrahalt (EN 13501-6): a2
- Material ledare: Koppar
- Kategori ledare: Klass 1 = Entrådig
- Ledarform: Rund
- Skärm: Ja
- Biledare: Nej
- Blymantling: Nej
- Tillåten omgivningstemperatur under drift utan vibrationer: -40-70 °C
- Tillåten omgivningstemperatur under montering/hantering: -10-50 °C
- Koncentrisk ledare: Koppar
- Material yttre mantel: PO (polyolefin)
- Nominell tvärsnittsarea koncentrisk ledare: 10 mm²
- Partmärkning: Färg
- Med skyddsledare: Ja
- Material kärnisolering: Övrigt
- Max. tillåten ledartemperatur: 90 °C
- Fiberoptikelement: Nej
- Inre ledande skikt: Nej
- Laminerad mantling: Nej
- Ledande beläggning: Nej
- Ledaryta: Blank
- Längsvattentät skärm: Nej
- Längsvattentäta ledare: Ja
- Röktäthet (EN IEC 61034-2): Ja
- yttre ledande skikt: Nej
- Certifierad för fartygsinstallationer: Nej
- Certifierad som flygplatsbelysningskabel: Nej
- Kabelgeometri: Rund
- Lämplig som installationskabel: Ja
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation: 137.6 mm
- Märkning ledare (HD 308 S2): Ja
- Resistans ledare vid 20°C: 1.83 Ohm/km
- Specifikation kärnisolering: XLPE (VPE)
- Diameter ledare: 3.51 mm
- Lämplig för markförläggning: Ja
- Lämplig som mellanspänningskabel: Nej
- Max. draghållfasthet under installationen: 1.5 kN
- Oljebeständig enligt EN IEC 60811-404: Ja
- UV-resistent: Ja
- Lämplig som högspänningskabel: Nej
- REACH Datum: 2021-06-14
- REACH Informationsplikt: Nej
