Nexans

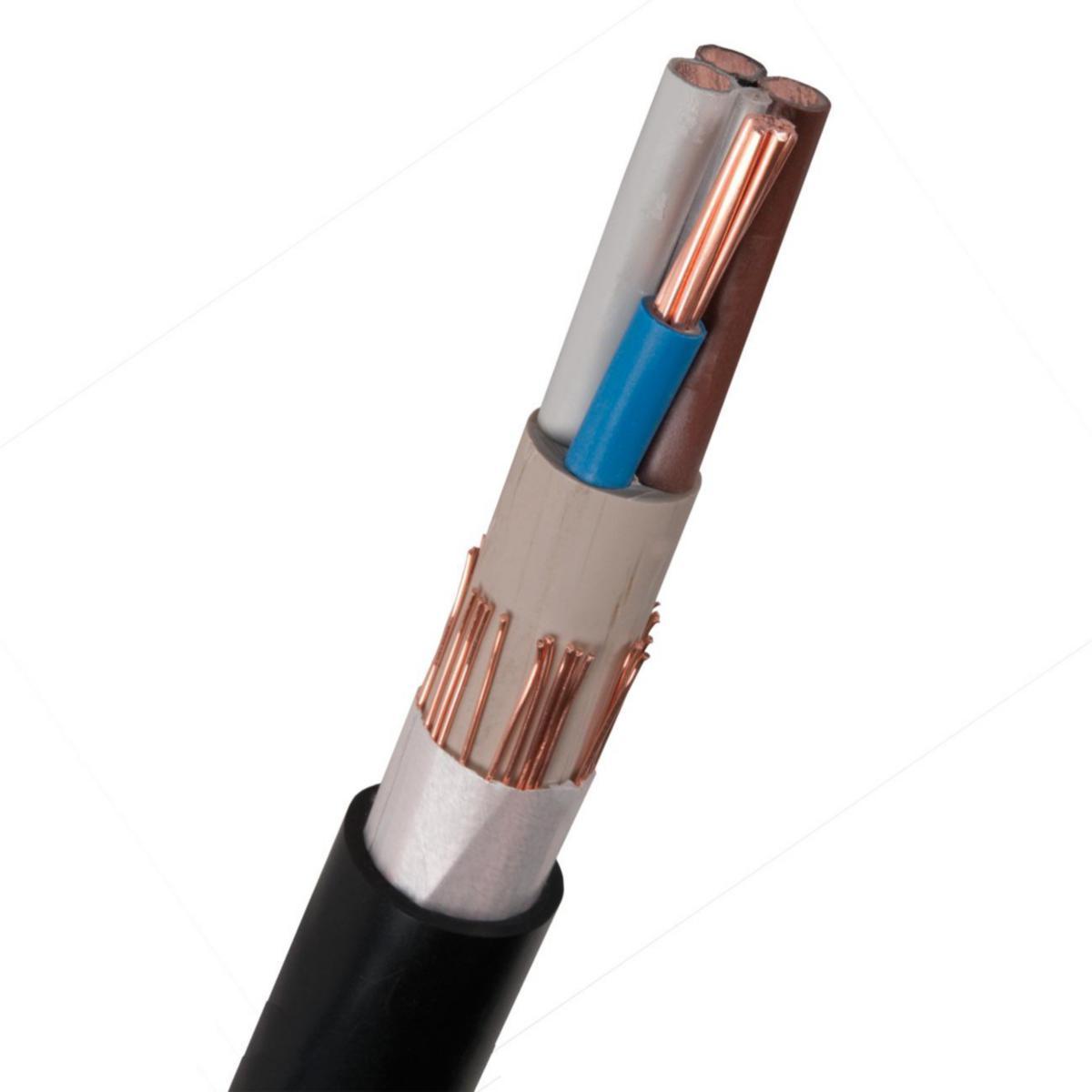

Jordkabel FXQJ 1kV Dca
FXQJ 4X6/6 1KV (*5)
Artikelnr: Lev. artikelnr:
0014380
15133398-201-00
för lagerstatus och pris
Kabeln är avsedd för fast förläggning inomhus och utomhus i luft, mark och vatten. FXQJ är en halogenfri, PEX-isolerad och HFFR-mantlad kabel med runda fåtrådiga ledare av koppar för areor upp t.o.m. 35 mm2. Övriga areor har fåtrådiga sektorformade kopparledare. Kabeln har en skärm av glödgad koppartråd med motspiral. FXQJ är konstruerad enligt SS 424 14 18. Ledarna har trådantal och resistans enligt IEC 60228 klass 2. Parterna är färgmärkta enligt SS 424 17 20. Kabeln har en sprutad utfyllnad. Manteln är märkt typ/tillverkare/år+mån/metermärkning. FXQJ uppfyller brandspridningsklass D. Kabeln är godkänd av SEMKO. Kabeln är märkt med LifemarkTM återvinningsmärkning (innehållsdeklarerad).
- Artikelnr: 0014380
- Lev. artikelnr: 15133398-201-00
- Ean artikelnr: 7330000078390
- Materialklass QA0200
Teknisk data
- Kabeltyp: FXQJ
- Antal ledare/kärnor: 4
- Nominell area ledare: 6 mm²
- Dimension ledare x area: 4x6/6 mm²
- Ytterdiameter (ca): 17 mm
- Färg yttre mantel: Svart
- Vikt: 500 kg/km
- Vikt/100 m: 54 kg
- Märkspänning U: 1 kV
- Märkspänning U0: 0.6 kV
- Halogenfri (IEC 60754-2): Ja
- Brandklass (EN13501-6): Dca
- Rökutveckling (EN 13501-6): s2
- Brinnande droppar/partiklar (EN 13501-6): d2
- Syrahalt (EN 13501-6): a2
- Material ledare: Koppar
- Kategori ledare: Klass 2 = Mångtrådig
- Ledarform: Rund
- Skärm: Ja
- Biledare: Nej
- Blymantling: Nej
- Tillåten omgivningstemperatur under drift utan vibrationer: -40-70 °C
- Tillåten omgivningstemperatur under montering/hantering: -10-50 °C
- Koncentrisk ledare: Koppar
- Material yttre mantel: PO (polyolefin)
- Nominell tvärsnittsarea koncentrisk ledare: 6 mm²
- Partmärkning: Färg
- Med skyddsledare: Ja
- Material kärnisolering: Övrigt
- Max. tillåten ledartemperatur: 90 °C
- Fiberoptikelement: Nej
- Inre ledande skikt: Nej
- Laminerad mantling: Nej
- Ledande beläggning: Nej
- Ledaryta: Blank
- Längsvattentät skärm: Nej
- Längsvattentäta ledare: Nej
- Röktäthet (EN IEC 61034-2): Ja
- yttre ledande skikt: Nej
- Certifierad för fartygsinstallationer: Nej
- Certifierad som flygplatsbelysningskabel: Nej
- Kabelgeometri: Rund
- Lämplig som installationskabel: Ja
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation: 136 mm
- Märkning ledare (HD 308 S2): Ja
- Resistans ledare vid 20°C: 3.08 Ohm/km
- Specifikation kärnisolering: XLPE (VPE)
- Diameter ledare: 3 mm
- Lämplig för markförläggning: Ja
- Lämplig som mellanspänningskabel: Nej
- Max. draghållfasthet under installationen: 1.2 kN
- Oljebeständig enligt EN IEC 60811-404: Ja
- UV-resistent: Ja
- Lämplig som högspänningskabel: Nej
- REACH Datum: 2021-06-14
- REACH Informationsplikt: Nej
