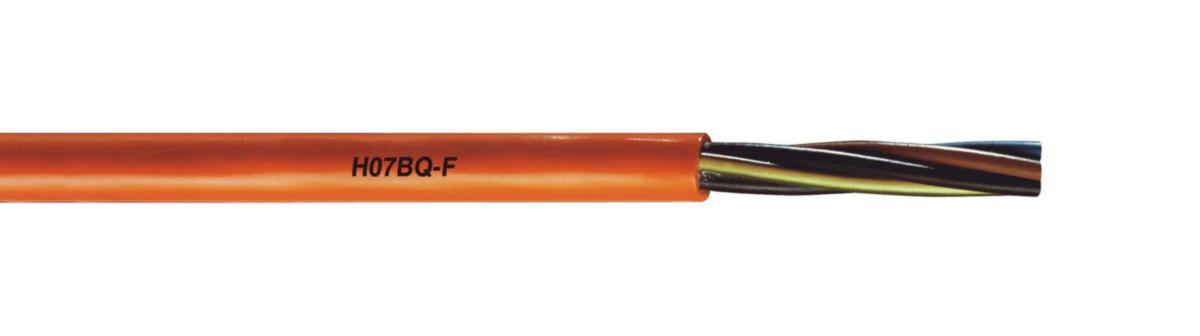

Gummikabel PUR NOVOFLEX TPPU (H05BQ-F/H07BQ-F), Rutab
TPPU 3G1.0 H05BQ-F (*0)
Artikelnr:
0545610
för lagerstatus och pris
Flexibel olje-, fett- och kemikaliebeständig kabel. Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket slittålig kabel med liten böjradie och hög elasticitet. Den användes som anslutningkabel i maskiner och utrustningar där kabeln utsätts för mycket kraftigt mekaniskt slitage, t.ex. byggarbetsplatser, gruvor m.m. samt inom livsmedelsteknisk och kemisk industri. Kabeln är avsedd för torra och våta rum, inom- och utomhus.
Godkännande: CENELEC HAR
Driftspänning: H05BQ-F (1,0 mm²) 300/500 V, H07BQ-F ( >1,0 mm²) 450/750 V
Ledaruppbyggnad: Fintrådig blank koppar
Ledarisolering: EPR-gummi, färgmärkta ledare
Skyddsledare: Grön/Gul
Yttermantel: Polyuretan
Färg på yttermantel: Orange>
Böjradie: 4-6 x kabeldiametern
Temperaturområde: -40°C - +90°C
Provspänning: 2000V
Genomslagsspänning: >5000V
Brandklass: IEC 60 332-1 (F2)
Godkännande: CENELEC HAR
Driftspänning: H05BQ-F (1,0 mm²) 300/500 V, H07BQ-F ( >1,0 mm²) 450/750 V
Ledaruppbyggnad: Fintrådig blank koppar
Ledarisolering: EPR-gummi, färgmärkta ledare
Skyddsledare: Grön/Gul
Yttermantel: Polyuretan
Färg på yttermantel: Orange>
Böjradie: 4-6 x kabeldiametern
Temperaturområde: -40°C - +90°C
Provspänning: 2000V
Genomslagsspänning: >5000V
Brandklass: IEC 60 332-1 (F2)
- Artikelnr: 0545610
- Materialklass QA901B
Teknisk data
- Övriga förp.storlekar: 1 M/500 M
- Kabeltyp: TPPU
- Nominell area ledare: 1 mm²
- Dimension ledare x area: 3G1,0 mm²
- Ytterdiameter (ca): 8.5 mm
- Färg yttre mantel: Orange
- Med skyddsledare: Ja
- Märkspänning U: 500 V
- Märkspänning U0: 300 V
- Kategori ledare: Klass 5 = Fintrådig
- Ledarform: Rund
- Material ledare: Koppar
- Ledaryta: Blank
- Tillåten omgivningstemperatur under montering/hantering: -40-80 °C
- Tillåten omgivningstemperatur under drift utan vibrationer: -50-90 °C
- Antal ledare/kärnor: 3
- Material yttre mantel: PUR (polyuretan)
- Minsta tillåtna böjradie, rörlig tillämpning med fri rörelse: 106 mm
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation: 34 mm
- Partmärkning: Färg
- Specifikation kärnisolering: EPR (etenpropylengummi)
- Material kärnisolering: Gummi
- Kabelgeometri: Rund
- Märkning ledare (HD 308 S2): Ja
- Max. tillåten temperatur ledare: 60 °C
- Skärm: Nej
- REACH Datum: 2024-11-21
- REACH Informationsplikt: Nej
