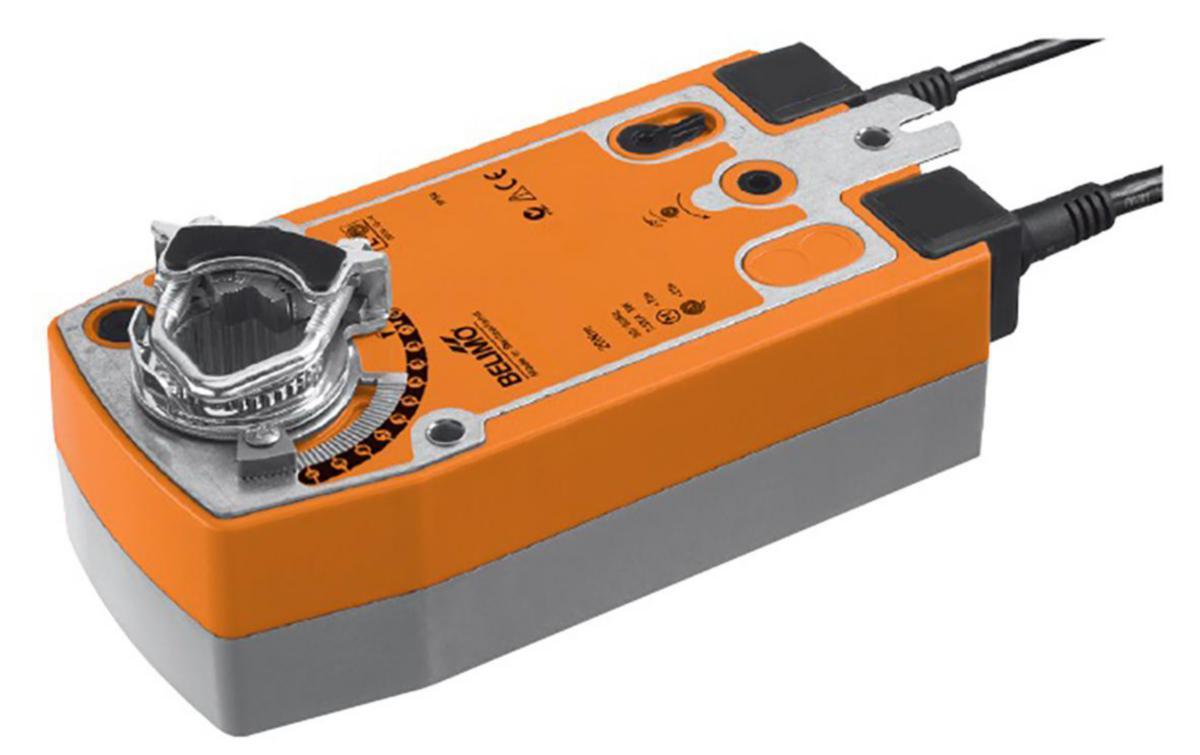

Spjällmotor - Belimo SF24A-S2

Fjäderåtergångsmotor för styrning av spjäll i ventilationsanläggningar. Vid strömavbrott styrs spjället till öppet eller stängt läge. Spjällställdon SF24A-S2 är baserad på storsäljaren AF. Fjäderåtergångsställdonet SF24A-S2 har en mycket tålig kapsling och erbjuder 20 Nm vridmoment. Passar bl.a. större friskluftsspjäll där motorn styrs med inbyggd fjäder vid spänningsbortfall. Har vändbar spjällaxelkoppling för korta axlar samt vändbar motor (funktionsriktning för drivmotor/fjäder). Modellen kommer med två inbyggda hjälpbrytare. Vid inkoppling av matningsspänning går motorn mot driftläge, samtidigt som återgångsfjädern spänns. Om matningsspänningen bryts utlöses den lagrade fjäderenergin som återför motorn till sitt säkerhetsläge. Enkelt direktmontage på spjällaxeln med den universella klämbygeln med dubbelt förband. Motorn förhindras rotera med den medlevererade vridsäkringen. Manuell inställning av spjälläge görs med hjälp av medföljande vev. Motorn kan låsas i valt läge med hjälp av spärromkopplare. Motorn återgår till normalt driftläge antingen genom att återställa spärromkopplaren eller vid återanslutning av matningsspänningen. Inställbar vridvinkel med justerbara mekaniska stopp. Hög funktionssäkerhet. Motorn är överbelastningssäker, behöver ej ändlägesbrytare och stannar automatiskt vid stopp. Flexibel signalisation, SF24A- S2 har två inbyggda hjälpbrytare. En med fast brytpunkt vid 10% och en med justerbar brytpunkt mellan 10... 90% av vridområdet.

Underhållsfri
Spänningsområde: AC 19,2 ... 28,8 V / DC 21,6 ... 28,8 V
Anslutning motor: Kabel 1 m, 2 x 0.75 mm
Anslutning hjälpbrytare: Kabel 1 m, 6 x 0.75 mm2
Hjälpbrytare: 2 st. 1p2v, 1 mA ... 3 (0.5) A, AC 250 V (1 st. fast 10 % / 1 st. justerbar 10 ... 90 %)
EMC: CE enl. 2004/108/EC
Lågspänningsdirektiv: CE enl. 2006/95/EC
Certifikat: cULus enl. UL 60730-1A och UL 60730-2-14 samt CAN/CSA E60730-1:02 IEC/EN 60730-1 och IEC/EN 60730-2-14
Apparattyp: Typ 1.AA.B
Ljudnivå: Motor ≤45 dB (A), fjäder ≤62 dB (A)
Livslängd – fjäderfunktion: Min. 60 000 cykler med fjäderåtergång
Lägesindikering: Mekanisk
Skyddsklass: III Säkerhetsklenspänning
Handinställning: Med vev och inkopplingsbar spärr
Vridriktning: Valbar genom vänster- eller högermontering L/R
Lagringstemperatur: –40 ... +80°C
Omgivningsfuktighet: 95% r.F., kondensfritt
